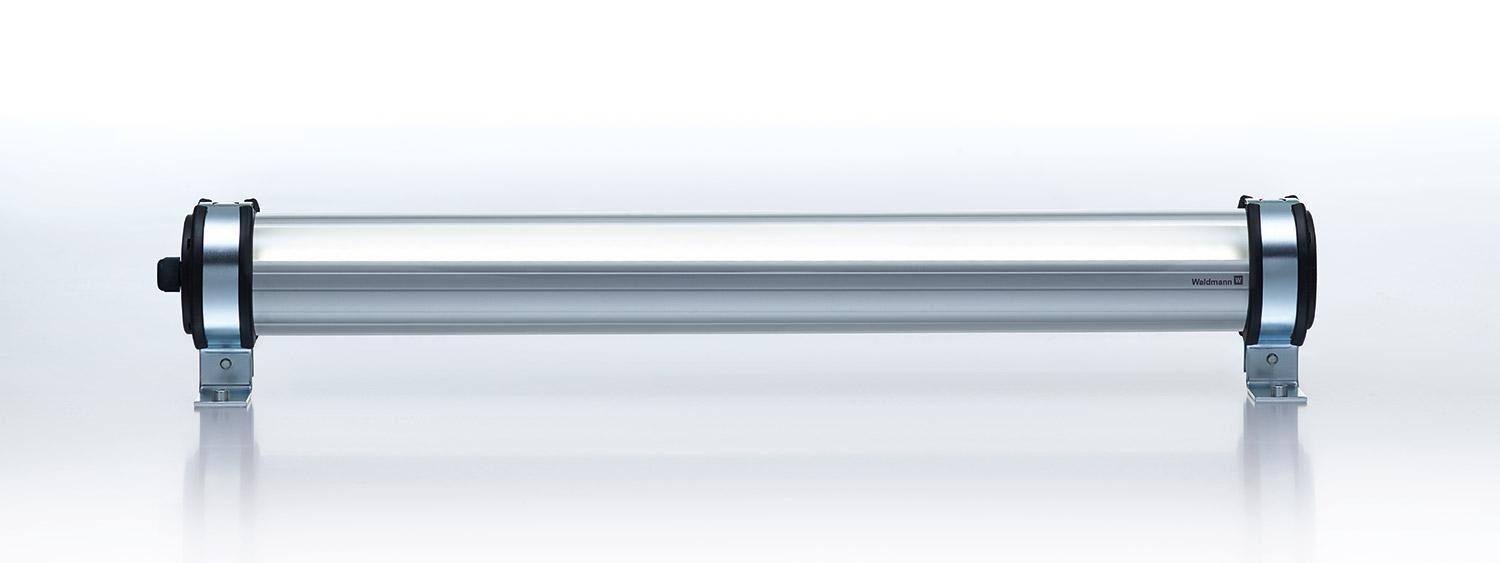

RL 70 LE as 70-mm tube luminaire is the traditional model of machine lights The construction proven for decades promises maximum reliability not only in terms of the housing technology – the LED equipment allows permanent operation without lamp replacement Moreover, an optimum length range allows a simple 1:1 replacement of conventional Waldmann tube luminaires.
Illuminant: | LED technology |
Colour temperature: | neutral white 5 000 K |
Colour rendering: | Ra > 80 |
Glare-free: | with Light Forming Technology |
Luminaire body: | borosilicate glass, acrylic or PC |
LED service life: | > 50 000 hrs (L70) |
Ambient temperature: | Tamax 40 ° C |
Degree of protection / protection class: | IP67 / III |
Connection: | via cable gland |
Accessories: | various brackets and operating devices for connection to mains voltage |
24 V Machine Voltage
Textile machines | Woodworking machines | Production facilities |
Borosilicate glass
Fitted with Consumption | Operating device Connected load | Dimensions Special feature | Luminous flux | Model Order No. | ||
---|---|---|---|---|---|---|
LED 12.5 W | without 22-26 V; DC | A=370 mm borosilicate glass | 950 lm | RL70LE- 24 N 113279000-00641386 | ||
LED 19 W | without 22-26 V; DC | A=510 mm borosilicate glass | 1400 lm | RL70LE- 36 N 113280000-00641389 | ||
LED 25 W | without 22-26 V; DC | A=650 mm borosilicate glass | 1900 lm | RL70LE- 48 N 113281000-00641392 | ||
LED 31.5 W | without 22-26 V; DC | A=790 mm borosilicate glass | 2400 lm | RL70LE- 60 N 113282000-00641395 | ||
LED 44 W | without 22-26 V; DC | A=1070 mm borosilicate glass | 3300 lm | RL70LE- 84 N 113283000-00641398 | ||
LED 50 W | without 22-26 V; DC | A=1210 mm borosilicate glass | 3800 lm | RL70LE- 96 N 113284000-00641401 | ||
LED 62,5 W | without 22-26 V; DC | 4700 lm | RL70LE- 120 N 113726000-00806237 |
Textile machines | Printing machines | Production facilities |
Acrylic
Fitted with Consumption | Operating device Connected load | Dimensions Special feature | Luminous flux | Model Order No. | ||
---|---|---|---|---|---|---|
LED 12.5 W | without 22-26 V; DC | A=370 mm acrylic (PMMA); clear | 950 lm | RL70LE- 24 N 113279000-00712020 | ||
LED 19 W | without 22-26 V; DC | A=510 mm acrylic (PMMA); clear | 1400 lm | RL70LE- 36 N 113280000-00712023 | ||
LED 25 W | without 22-26 V; DC | A=650 mm acrylic (PMMA); clear | 1900 lm | RL70LE- 48 N 113281000-00712026 | ||
LED 31.5 W | without 22-26 V; DC | A=790 mm acrylic (PMMA); clear | 2400 lm | RL70LE- 60 N 113282000-00712029 | ||
LED 44 W | without 22-26 V; DC | A=1070 mm acrylic (PMMA); clear | 3300 lm | RL70LE- 84 N 113283000-00712032 | ||
LED 50 W | without 22-26 V; DC | A=1210 mm acrylic (PMMA); clear | 3800 lm | RL70LE- 96 N 113284000-00712036 | ||
LED 12,5 W | without 22-26 V; DC | A=370 mm through-wired acrylic (PMMA); clear | 950 lm | RL70LE- 24 DN 113513000-00722105 | ||
LED 19 W | without 22-26 V; DC | A=510 mm through-wired acrylic (PMMA); clear | 1400 lm | RL70LE- 36 DN 113514000-00722108 | ||
LED 25 W | without 22-26 V; DC | A=650 mm through-wired acrylic (PMMA); clear | 1900 lm | RL70LE- 48 DN 113515000-00722111 | ||
LED 31,5 W | without 22-26 V; DC | A=790 mm through-wired acrylic (PMMA); clear | 2400 lm | RL70LE- 60 DN 113516000-00722114 | ||
LED 44 W | without 22-26 V; DC | A=1070 mm through-wired acrylic (PMMA); clear | 3300 lm | RL70LE- 84 DN 113517000-00722117 | ||
LED 50 W | without 22-26 V; DC | A=1210 mm through-wired acrylic (PMMA); clear | 3800 lm | RL70LE- 96 DN 113518000-00722121 | ||
LED 62,5 W | without 22-26 V; DC | 4700 lm | RL70LE- 120 N 113726000-00806238 | |||
LED 62,5 W | without 22-26 V; DC | 4700 lm | RL70LE- 120 DN 113728000-00806245 |
| Packaging machines |
Polycarbonate
Fitted with Consumption | Operating device Connected load | Dimensions Special feature | Luminous flux | Model Order No. | ||
---|---|---|---|---|---|---|
LED 12.5 W | without 22-26 V; DC | A=370 mm polycarbonate (PC); clear | 950 lm | RL70LE- 24 N 113279000-00710505 | ||
LED 19 W | without 22-26 V; DC | A=510 mm polycarbonate (PC); clear | 1400 lm | RL70LE- 36 N 113280000-00710508 | ||
LED 25 W | without 22-26 V; DC | A=650 mm polycarbonate (PC); clear | 1900 lm | RL70LE- 48 N 113281000-00710511 | ||
LED 31.5 W | without 22-26 V; DC | A=790 mm polycarbonate (PC); clear | 2400 lm | RL70LE- 60 N 113282000-00710514 | ||
LED 44 W | without 22-26 V; DC | A=1070 mm polycarbonate (PC); clear | 3300 lm | RL70LE- 84 N 113283000-00710517 | ||
LED 50 W | without 22-26 V; DC | A=1210 mm polycarbonate (PC); clear | 3800 lm | RL70LE- 96 N 113284000-00710521 | ||
LED 62,5 W | without 22-26 V; DC | 4700 lm | RL70LE- 120 N 113726000-00806239 |
| Track laying machines |
Polycarbonate
Fitted with Consumption | Operating device Connected load | Dimensions Special feature | Luminous flux | Model Order No. | ||
---|---|---|---|---|---|---|
LED 30 W | without 16-32 V; DC | A=1362 mm polycarbonate (PC); opal white | 2750 lm | RL70LE- 108 113449000-00694640 | ||
LED 30 W | without 16-32 V; DC | A=1362 mm through-wired polycarbonate (PC); opal white | 2750 lm | RL70LE- 108 D 113180000-00694637 | ||
LED 8,5 W | without 16-32 V; DC | A=935 mm polycarbonate (PC); opal white | 940 lm | RL70LE- 36 113448000-00694622 | ||
LED 8,5 W | without 16-32 V; DC | A=935 mm through-wired polycarbonate (PC); opal white | 940 lm | RL70LE- 36 D 113179000-00694619 |
230 V Mains Voltage
Textile machines | Woodworking machines | Production facilities |
Borosilicate glass
Fitted with Consumption | Operating device Connected load | Dimensions Special feature | Luminous flux | Model Order No. | ||
---|---|---|---|---|---|---|
LED 16 W | without 230V; 50/60Hz | A=370 mm borosilicate glass | 1250 lm | RL70LE- 30 N 113618000-00746124 | ||
LED 24 W | without 230V; 50/60Hz | A=510 mm borosilicate glass | 1900 lm | RL70LE- 45 N 113620000-00746133 | ||
LED 32 W | without 230V; 50/60Hz | A=650 mm borosilicate glass | 2550 lm | RL70LE- 60 N 113622000-00746145 | ||
LED 40 W | without 230V; 50/60Hz | A=790 mm borosilicate glass | 3100 lm | RL70LE- 75 N 113624000-00746154 | ||
LED 56 W | without 230V; 50/60Hz | A=1070 mm borosilicate glass | 4400 lm | RL70LE- 105 N 113626000-00746164 | ||
LED 64 W | without 230V; 50/60Hz | A=1210 mm borosilicate glass | 5200 lm | RL70LE- 120 N 113628000-00746173 | ||
LED 80 W | without 230V; 50/60Hz | 6500 lm | RL70LE- 150 N 113727000-00806241 |
Textile machines | Printing machines | Production facilities |
Acrylic
Fitted with Consumption | Operating device Connected load | Dimensions Special feature | Luminous flux | Model Order No. | ||
---|---|---|---|---|---|---|
LED 16 W | without 230V; 50/60Hz | A=370 mm acrylic (PMMA); clear | 1250 lm | RL70LE- 30 N 113618000-00746116 | ||
LED 16 W | without 230V; 50/60Hz | A=370 mm through-wired acrylic (PMMA); clear | 1250 lm | RL70LE- 30 DN 113619000-00746127 | ||
LED 24 W | without 230V; 50/60Hz | A=510 mm acrylic (PMMA); clear | 1900 lm | RL70LE- 45 N 113620000-00746130 | ||
LED 24 W | without 230V; 50/60Hz | A=510 mm through-wired acrylic (PMMA); clear | 1900 lm | RL70LE- 45 DN 113621000-00746136 | ||
LED 32 W | without 230V; 50/60Hz | A=650 mm acrylic (PMMA); clear | 2550 lm | RL70LE- 60 N 113622000-00746142 | ||
LED 32 W | without 230V; 50/60Hz | A=650 mm through-wired acrylic (PMMA); clear | 2550 lm | RL70LE- 60 DN 113623000-00746148 | ||
LED 40 W | without 230V; 50/60Hz | A=790 mm acrylic (PMMA); clear | 3100 lm | RL70LE- 75 N 113624000-00746151 | ||
LED 40 W | without 230V; 50/60Hz | A=790 mm through-wired acrylic (PMMA); clear | 3100 lm | RL70LE- 75 DN 113625000-00746157 | ||
LED 56 W | without 230V; 50/60Hz | A=1070 mm acrylic (PMMA); clear | 4400 lm | RL70LE- 105 N 113626000-00746161 | ||
LED 56 W | without 230V; 50/60Hz | A=1070 mm through-wired acrylic (PMMA); clear | 4400 lm | RL70LE- 105 DN 113627000-00746167 | ||
LED 64 W | without 230V; 50/60Hz | A=1210 mm acrylic (PMMA); clear | 5200 lm | RL70LE- 120 N 113628000-00746170 | ||
LED 64 W | without 230V; 50/60Hz | A=1210 mm through-wired acrylic (PMMA); clear | 5200 lm | RL70LE- 120 DN 113629000-00746119 | ||
LED 80 W | without 230V; 50/60Hz | 6500 lm | RL70LE- 150 N 113727000-00806242 | |||
LED 80 W | without 230V; 50/60Hz | 6500 lm | RL70LE- 150 DN 113729000-00806247 |
| Packaging machines |
Polycarbonate
Fitted with Consumption | Operating device Connected load | Dimensions Special feature | Luminous flux | Model Order No. | ||
---|---|---|---|---|---|---|
LED 56 W | without 230V; 50/60Hz | A=1070 mm polycarbonate (PC); clear | 4400 lm | RL70LE- 105 N 113626000-00748838 | ||
LED 64 W | without 230V; 50/60Hz | A=1210 mm polycarbonate (PC); clear | 5200 lm | RL70LE- 120 N 113628000-00748844 | ||
LED 80 W | without 230V; 50/60Hz | 6500 lm | RL70LE- 150 N 113727000-00806243 | |||
LED 16 W | without 230V; 50/60Hz | A=370 mm polycarbonate (PC); clear | 1250 lm | RL70LE- 30 N 113618000-00748823 | ||
LED 24 W | without 230V; 50/60Hz | A=510 mm polycarbonate (PC); clear | 1900 lm | RL70LE- 45 N 113620000-00748826 | ||
LED 32 W | without 230V; 50/60Hz | A=650 mm polycarbonate (PC); clear | 2550 lm | RL70LE- 60 N 113622000-00748832 | ||
LED 40 W | without 230V; 50/60Hz | A=790 mm polycarbonate (PC); clear | 3100 lm | RL70LE- 75 N 113624000-00748835 |
